Автокран XCMG QY100K Китай

XCMG → Автокраны → Автокран XCMG QY100K

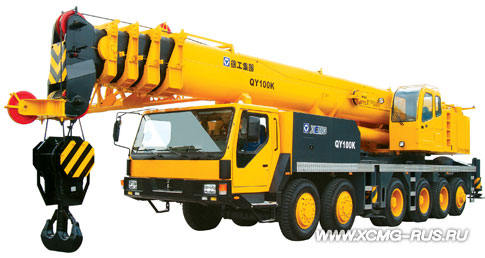

Китайская компания XCMG (Xuzhou Construction Machinery Group) уделяет особое внимание разработке строительной грузоподъёмной техники, обладающей самыми передовыми технологиями и отличающейся новой конструкцией и более мощными показателями работы. Автокран XCMG QY100K является новым автомобильным краном большой тоннажности, который был спроектирован и разработан компанией XCMG.

Шестиосное шасси с тремя ведущими мостами и тремя управляемыми мостами обладает хорошими показателями проходимости; оптимизированная стрела овального профиля обладает превосходной грузоподъёмностью; система управления с программируемым логическим контроллером (ПЛК) является надёжной и обладает высокой точностью; применение новых технологий таких как самоустанавливающийся комбинированный противовес и наклоняемая кабина оператора, значительно увеличивают результирующую производительность и повышают комфортабельность и удобство работы. Автокран XCMG QY100K предназначен для грузоподъёмных операций и монтажных работ на заводах, на разработках полезных ископаемых, в портах, строительных площадках и т.д.

Данный китайский автокран XCMG модели QY100K обладает следующими особенностями:

1. Компактная конструкция, разумная компоновка, широкая база выносных опор и поворачиваемая на 360° стрела.
2. Шестиосное шасси повышенной проходимости, оснащённое импортным двигателем Cummins и автоматической трансмиссией, максимальный преодолеваемый подъём составляет 40%; маневренная система рулевого управления, хорошая проходимость, минимальный диаметр поворота 24 метра.
3. Управление подъёмом осуществляется с помощью встроенного специального ПЛК для строительной техники. Управляющие сигналы и характеристическая диаграмма работы компонентов могут быть установлены и отрегулированы электронным способом. Это значительно улучшает эксплуатационную безопасность, надёжность и эффективность.
4. Выносные опоры с электрическим управлением выравниваются нажатием кнопки, вместе с кнопкой ускорения это значительно повышает эффективность работы.
5. Пятисекционная стрела овального профиля, специальные блоки и выравнивающие устройства, а также применение в производстве импортной толстолистовой стали с высоким сопротивлением разрыву предельно снижают массу стрелы, делают телескопирование стрелы плавным, а выравнивание аккуратным, и значительно увеличивают грузоподъёмность.
6. Двигатель соответствующий нормам Евро-2 и специально предназначенный для строительной спецтехники, которым оснащается крановая установка, отличается ровной работой, низким уровнем шума, высокой мощностью и подходит для непрерывной работы в течении долгого времени.
7. Самоустанавливающиеся противовесы могут быть объединены в различных комбинациях, что позволяет соответствовать различным требованиям. Разнообразные комбинации противовеса позволяют увеличить грузоподъёмность стрелы на среднем вылете. Подвижный пульт управления облегчает управление противовесом.
8. Гидравлическая система является системой постоянной мощности и переменной производительности, что позволяет экономно расходовать энергию и добиваться высокой эффективности. Гидросистема соединена с ПЛК, который может автоматически регулировать поток и давление в системе в соответствии с изменением нагрузки, управлять скоростью с высокой точностью.
9. Комфортабельная кабина крановщика со встроенными окнами спереди и в крыше оснащается кондиционером, роликовыми шторами, регулируемым сиденьем, шумо- и теплоизоляцией. Кабина крановщика может наклоняться назад на 20 градусов.
10. По дополнительному заказу устанавливается устройство для автоматической подачи смазки. Во время работы автокрана данное устройство производит смазку основных точек. Подача смазки осуществляется автоматически в соответствии с заданным интервалом времени.
11. Доступны и другие опции, такие как консольная стрела, одиночный оголовок, остекление с защитой от ультрафиолетовых лучей и кассетная магнитола в кабине крановщика.

Технические характеристики китайского автокрана XCMG QY100K:

• Габаритные размеры китайского автокрана XCMG QY100K:
  • Длина: 15230 мм
  • Ширина: 3000 мм
  • Высота: 3860 мм
• Масса автомобильного крана XCMG QY100K:
  • Полная масса автокрана XCMG QY100K в состоянии передвижения: 65000 кг
• Ходовые характеристики мобильного крана XCMG QY100K:
  • Скорость хода автокрана:
    • Максимальная скорость движения автокрана: 75 км/ч
    • Минимальная стабильная скорость движения автокрана: 0,5 км/ч
  • Диаметр поворота:
    • Минимальный диаметр поворота: 24 м
    • Минимальный диаметр поворота по головке стрелы крана: 26,6 м
  • Коэффициент мощности: 7,3 кВт/т
  • Минимальный дорожный просвет: 310 мм
  • Угол переднего свеса: 23°
  • Угол заднего свеса (угол съезда): 15°
  • Тормозной путь китайского автокрана XCMG QY100K при 30 км/ч: не более 10 м
  • Максимальный преодолеваемый подъём: 40 %
• Мощность:
  • Номинальная выходная мощность двигателя: 324 кВт при 1800 об/мин
  • Номинальный крутящий момент двигателя: 2100 Н·м при 1200 об/мин
• Рабочие характеристики китайского автокрана XCMG QY100K:
  • Максимальная полная номинальная грузоподъёмность автокрана XCMG QY100K: 100 т
  • Минимальный номинальный вылет стрелы автокрана: 3 м
  • Максимальный грузовой момент:
    • Базовой стрелы: 3238 кН·м
    • Полностью выдвинутой стрелы: 1670 кН·м
    • Полностью выдвинутой стрелы с гуськом: 1127 кН·м
  • Расстояние между выносными опорами автокрана XCMG QY100K:
    • Продольное: 7,56 м
    • Поперечное: 7,6 м
  • Вылет стрелы автокрана:
    • Базовой стрелы: 12,8 м
    • Полностью выдвинутой стрелы: 48 м
    • Полностью выдвинутой стрелы с гуськом: 48 + 18,1 м
  • Угол смещения гуська: 0°, 15°, 30°
• Скорость работы китайского автокрана XCMG QY100K:
  • Время подъёма стрелы: 60 с
  • Время полного выдвижения или втягивания телескопической стрелы: 140 с
  • Максимальная скорость поворота платформы: 2 об/мин
  • Скорость подъёма груза (однострунная оснастка на прямом канате на 4-м слое):
    • Основная лебёдка: 110 м/мин
    • Вспомогательная лебёдка: 85 м/мин
