По вопросам покупки данной техники (КС-35719-1-02 автокран Клинцы на шасси КАМАЗ-43253), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка КС-35719-1-02 автокран Клинцы на шасси КАМАЗ-43253 может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Минимальная масса в сегменте кранов грузоподъемностью 16 тонн, оптимальное распределение нагрузок на оси и отличная маневренность позволяют говорить о том, что данная модель незаменима при использовании в стесненных условиях современных городов. Приемлемая цена делают данную модель наиболее привлекательной среди автокранов в сегменте 16 тонн.

Описание

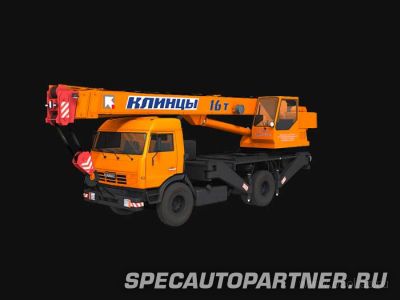

КС-3579-1-02 — легкий

Автомобильный кран грузоподъемностью 16 тонн смонтирован на 2-х осном шасси автомобиля КамАЗ 43253.

Благодаря малым транспортным габаритам и отличной маневренности кран в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.

Привод исполнительных механизмов

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Гидравлическая система, скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения любых крановых операций.

Стрела и система телескопирования

Трехсекционная телескопическая стрела длиной 8—18 метров обеспечивает крану компактность и маневренность при переездах, широкую рабочую зону и большую высоту перемещения груза при работе. Перемещение средней секции стрелы осуществляется гидроцилиндром, верхняя секция перемещается двумя канатными полиспастами при перемещении средней секции стрелы.

Несущие конструкции оптимальной массы

Основные несущие конструкции сварены из высокопрочной стали 10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики.

Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

Надежность автокрана

Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасность автокрана

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе ограничитель нагрузки крана ОНК с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик» и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. ОНК в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях работы вблизи линий электропередач.

Удобное рабочее место крановщика

Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Гарантии

Гарантийный срок эксплуатации крана — 18 месяцев или 1000 моточасов наработки в крановом режиме с момента передачи крана потребителю. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.

Технические характеристики

Основная характеристика крана
Максимальный грузовой момент, т·м		51,2
Грузоподъёмность максимальная, т		16,0
Длина стрелы, м		8-18
Зона работы крана, град.		240
Максимальная высота подъёма крюка, м		18,4
Максимальная глубина опускания крюка от уровня земли при стреле 8 м, вылет 5,0 м и 6-ти -кратной запасовке каната, м		11,0
Вылет минимальный, м		2,6
Вылет, максимальный, м	«проектный» (без нагрузки)	17,1
	«рабочий» (с грузом на крюке)	17,0
Вылет при максимальной грузоподъёмности, м		3,2
Максимальная масса груза при телескопировании, т		2,5
Максимальная масса груза, с которой допускается передвижение стрелового крана, т		передвижение крана с грузом ЗАПРЕЩАЕТСЯ!
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания лебёдкой, т		6,0
Режимы работы		в рабочей зоне 240° с основной стрелой (8 м), кран установлен на выносных опорах;
		в рабочей зоне 230° с основной стрелой (более 8 до 18 м), кран установлен на выносных опорах;
Геометрические параметры крана
База, м		4,2
Колея, м	передних колёс	2,03
	задних колёс (между серединами двойных скатов)	1,89
Тип опор		откидные
База выносных опор, м		4,15
Размер опорного контура вдоль х поперёк оси шасси, м		4,15 × 5,0
Задний габарит, м		2,65
Радиус поворота, м		9,3
Габаритные размеры крана в транспортном положении	Длина, м	10,1
	Ширина, м	2,5
	Высота, м	3,5
Скорости рабочих движений
Скорость подъёма-опускания груза, м/мин	номинальная (с грузом до 16,0 т)	7,0
	увеличенная (с грузом до 6,0 т)	14,0
Скорость посадки груза, м/мин		0,3
Скорость передвижения крана своим ходом, км/ч		55,0
Скорость механизма телескопирования секций стрелы (выдвижения – втягивания секций стрелы), м/с (м/мин)		0,25 (15)
Частота вращения поворотной части, об/мин		1,6
Время полного изменения вылета, с (мин), при частоте вращения двигателя до 1200 об/мин.	от максимального до минимального	40 (0,67)
	от минимального до максимального	40 (0,67)
Дополнительные характеристики
Преодолеваемый краном подъём, % (градусы):	своим ходом	25 (14)
	на буксире	18 (10)
Способ управления	механизмами поворотной рамы	гидравлический
	выносными опорами	гидравлический
	механизмом передвижения (шасси)	механический
Масса крана в транспортном положении, т		15,05
Масса основных сборочных частей крана, т, не более	крановой установки	9,65
	противовес	0,19
	стрела	2,65
Распределение нагрузки по осям в транспортном положении, кН (тс)	передняя ось	6
	задняя тележка	9,5
Максимальная нагрузка на выносную опору, т		-
Контрольный расход топлива в крановом режиме, л/ч, не более		13,0
Заправочные ёмкости	Гидросистема (в том числе гидробак), л	280 (200)
	Топливный бак отопителя, л	5,0
	Картер механизма поворота, л	5,0
	Редуктор грузовой лебёдки, л	11,0
Температура эксплуатации, град.		от -40° до +40°
Общая характеристика шасси
Тип шасси		КамАЗ-43253
Осевая формула		1 - 1
Колесная формула привода и управления		4 х 2
Тип трансмиссии		гидромеханическая
Система управления поворотом колес		через гидроусилитель руля
Система торможения	основная	пневматическая, с раздельным приводом тормозов передних и задних колес
	вспомогательная	компрессионная, с поворачивающимися заслонками в выхлопной системе
	стояночная	пневматическая
Система подрессоривания мостов		рессорная
Типоразмер шин		10.00R20
Тип двигателя		740.31-240, Четырехтактный с воспламенением от сжатия
Установленная номинальная мощность при 200 рад/с (2 100 об/мин), кВт (л.с.)		176 (240)
Удельный расход топлива, г/кВтч		230
Вместимость топливного бака, л		250
Запас хода, км		950
Допускаемые нагрузки на мосты при движении, кН (т)	На передние мосты	6
	На задние мосты	9,2
Распределение массы шасси, т	на передние мосты	3,64
	на задние мосты	2,06

Грузовысотные характеристики

Вылет, м	Грузоподъемность промежуточная (на канатах), т
	Длина стрелы, м
	8,0	10,0	12,0	14,0	16,0	18,0	8,0 – 18,0 выдвижение секции с грузом
2,6	16,0
3,0	16,0	11,0					2,5
3,2	16,0	11,0					2,5
3,3	15,0	11,0					2,5
3,6	13,2	11,0					2,5
4,0	11,5	10,0	8,0				2,5
4,4	10,0	9,1	8,0	6,15			2,5
4,7	9,1	8,45	7,4	6,15			2,5
5,0	8,35	7,8	6,8	6,15	5,0		2,5
5,5	7,2	6,7	5,9	5,5	5,0	4,0	2,5
6,0	6,1	5,7	5,1	4,8	4,45	4,0	2,5
6,5	5,25	4,9	4,45	4,2	3,9	3,6	2,5
7,0	4,5	4,2	3,9	3,7	3,45	3,2	2,5
8,0		3,25	3,05	2,85	2,7	2,5	2,5
9,0		2,6	2,45	2,3	2,1	1,9	1,9
10,0			2,0	1,9	1,7	1,5	1,5
11,0			1,65	1,55	1,4	1,2	1,2
12,0				1,3	1,15	1,0	1,0
13,0				1,15	1,0	0,85	0,8
14,0					0,85	0,7	0,7
15,0					0,75	0,6	0,6
16,0						0,5	0,5
17,0						0,4	0,4
Зона работы	240º	230º	230º	230º	230º	230º

Примечание:

1. При увеличении длины стрелы свыше 8 м максимальная грузоподъёмность крана снижается с 16 до 11 т и ниже в зависимости от длины стрелы, что контролируется ограничителем нагрузки крана ОНК-140-05М.
2. Масса крюковой подвески (0,20 т) и съёмных грузозахватных приспособлений входят в массу поднимаемого груза.

Высотные характеристики

Номер характеристики	Длина стрелы, м	высота подъема крюка, м	Вылет, м
I	8,0	8,7	2,6
I	8,0	7,0	5,0
I	8,0	2,8	7,0
II	10,0	10,8	3,0
II	10,0	8,8	6,0
II	10,0	3,4	9,0
III	12,0	12,5	4,0
III	12,0	10,7	7,0
III	12,0	4,0	11,0
IV	14,0	14,5	4,4
IV	14,0	11,7	9,0
IV	14,0	4,6	13,0
V	16,0	16,3	5,0
V	16,0	13,5	10,0
V	16,0	5,0	15,0
VI	18,0	18,4	6,0
VI	18,0	14,3	12,0
VI	18,0	5,3	17,0

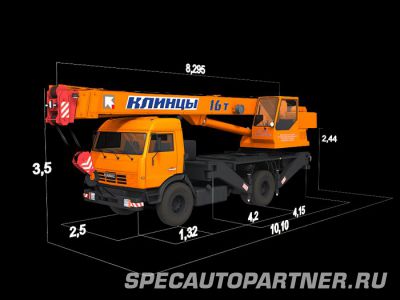

Габариты

Нажмите на изображении для просмотра увеличенного варианта:

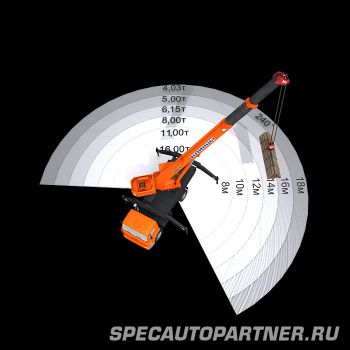

Зона работы

Нажмите на изображении для просмотра увеличенного варианта:

Зона работы крана — 240°.

Режим работы:

• в рабочей зоне 240° с основной стрелой (8 метров), кран установлен на выносных опорах;
• в рабочей зоне 230° с основной стрелой (более 8 до 18 метров),  кран установлен на выносных опорах.
