По вопросам покупки данной техники (КС-45719-3А автокран Клинцы на шасси Урал-5557), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка КС-45719-3А автокран Клинцы на шасси Урал-5557 может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Имеет уникальные для автокрана грузоподъемностью 20 тонн грузовысотные характеристики, на средних и дальних вылетах превосходящие характеристики 25-ти тонных автокранов других производителей за меньшую цену.

Описание

КС-45719-3А — с характеристиками 25 тонного крана

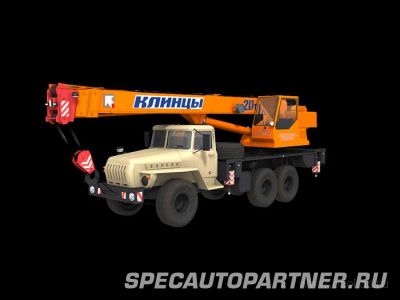

Крановая установка КС-45719-3А грузоподъемностью 20т смонтирована на трехосном шасси автомобиля УРАЛ 5557.

Возможность телескопирования стрелы с грузом на крюке массой до 6 тонн (что почти в два раза превосходит показатели 25 тонных кранов других производителей) позволяет говорить о том, что данная модель уникальна по своим грузовысотным характеристикам, и может выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Система подкачки шин позволяет на ходу изменять давление в камерах колес в зависимости от дорожного покрытия, тем самым увеличивая проходимость машины. Высокая проходимость шасси позволяет использовать кран на объектах, находящихся в труднодоступных местах с плохими подъездными условиями, в том числе на строительстве нефте и газопроводов, разработках месторождений.

Привод исполнительных механизмов

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Гидравлическая система скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения любых крановых операций.

Стрела и система телескопирования

Трехсекционная телескопическая стрела длиной 9—21м обеспечивает крану компактность и маневренность при переездах, широкую рабочую зону и большую высоту перемещения груза при работе.

Перемещение средней секции стрелы осуществляется гидроцилиндром, верхняя секция перемещается двумя канатными полиспастами при перемещении средней секции стрелы.

Дополнительная комплектация расширяет спектр возможностей

Для увеличения зоны обслуживания и размеров подстрелового пространства кран может комплектоваться решетчатым гуськом длиной 7,5 м с возможностью установки его под углом 0 и 30 градусов по отношению к стреле, что позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства.

Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Несущие конструкции оптимальной массы

Основные несущие конструкции сварены из высокопрочной стали 10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики.

Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

Надежность автокрана

Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасность автокрана

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе ограничитель нагрузки крана ОНК с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик» и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. ОНК в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях работы вблизи линий электропередач.

Удобное рабочее место крановщика

Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Гарантии

Гарантийный срок эксплуатации крана — 18 месяцев или 1 000 моточасов наработки в крановом режиме с момента передачи крана потребителю. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.

Технические характеристики

КС-45719-3А г/п 20 т на базе шасси Урал-5557
основная характеристика крана
Максимальный грузовой момент, т.м	64,0
Грузоподъёмность максимальная, т	20
Длина стрелы, м	9-21
Длина гуська, м	7,5
Угол установки гуська, град.	0 и 30
Зона работы крана, град.	240,0
Максимальная высота подъёма крюка, м
- с основной стрелой 21 м	21,6
- с основной стрелой 21 м и гуськом 7,5 м	29,3
Максимальная глубина опускания крюка от уровня земли при стреле 9,0 м ,вылете 5,0 м и 6-ти кратной запасовке каната, м	13,0
Вылет минимальный, м	2,0
Вылет, максимальный, м (/Для зоны работы крана 90°)
а) «проектный» (без нагрузки)	18,1/19,1
б) «рабочий» (с грузом на крюке)	18,0/19,0
Вылет при максимальной грузоподъёмности, м	3,2
Максимальная масса груза при телескопировании, т	6,0
Максимальная масса груза, с которой допускается передвижение стрелового крана, т	передвижение крана с грузом ЗАПРЕЩАЕТСЯ!
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания лебёдкой, т	4,5
Режимы работы
4 режима работы:
в рабочей зоне 240° с основной стрелой (9-21м) на выдвинутых балках выдвижных опор;
в рабочей зоне 240° с основной стрелой (9-12м) на втянутых балках выдвижных опор;
в рабочей зоне 240° с основной стрелой (21м) и гуськом 7,5 м на выдвинутых балках выдвижных опор с углом наклона гуська 0°.
в рабочей зоне 240° с основной стрелой (21м) и гуськом 7,5 м на выдвинутых балках выдвижных опор с углом наклона гуська 30°.
Геометрические параметры крана
База, м	3,525+1,4
Колея, м :
- передних колёс	2,01
- задних колёс (между серединами двойных скатов)	2,01
тип опор	выдвижные
База выносных опор, м	4,9
Размер опорного контура вдоль х поперёк оси шасси, м	4,9 х 5,8
Задний габарит, м	3,015
Радиус поворота, м	12,1
Габаритные размеры крана в транспортном положении ,м
длина х ширина х высота	11,06х2,5х3,71

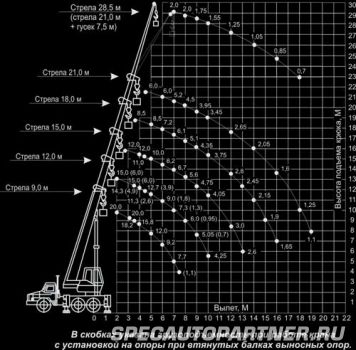

Грузовысотные характеристики

Нажмите на изображении для просмотра увеличенного варианта:

Грузовые характеристики

А) Грузовые характеристики работы крана  при 6-ти кратной запасовке каната, балки выдвижных опор выдвинуты полностью, кран установлен на опорах, зона работы 240°.

Вылет, м	Длина стрелы, м					9,0-15,0 (телескопирование стрелы с грузом на крюке)	15,0-21,0 (телескопирование стрелы с грузом на крюке)	Зона работы крана, град.*
	9,0	12,0	15,0	18,0	21,0
	Грузоподъёмность промежуточная (на канатах), т
2,0	20,0	15,0				6,0	3,0	± 120
2,8			12,0			6,0	3,0
3,2	20,0					6,0	3,0
3,5	18,2			8,5		6,0	3,0
3,8		15,0				6,0	3,0
4,0	15,8	14,3	12,0			6,0	3,0
4,5		12,7	11,0		6,0	6,0	3,0
5,0	12,4	11,3	10,0	8,5		6,0	3,0
6,0	9,7	9,0	8,2	7,2	6,0	6,0	3,0
7,0	7,7	7,3	6,7	6,1	5,2	6,0	3,0
8,0		6,0	5,6	5,1	4,5	5,6	3,0
9,0		5,05	4,75	4,35	3,95	4,75	3,0
10,0		4,25	4,05	3,75	3,45	4,05	3,0
12,0			3,0	2,8	2,65	3,0	2,65
13,0			2,6	2,45		2,6
14,0				2,15	2,05		2,05
15,0				1,9
16,0				1,65	1,6		1,6
18,0					1,25		1,25
19,0					1,1		1,1

* От положения крана «стрела назад».

Примечание:

1. При увеличении длины стрелы свыше 9,0 м максимальная грузоподъёмность крана снижается с 20,0т до 15,0т и ниже в зависимости от длины стрелы, что контролируется ограничителем нагрузки крана ОНК-140 и концевым выключателем.
2. При работе крана с гуськом, закреплённым на основании стрелы в транспортном положении, грузоподъёмность крана снижается на 0,23т, что контролируется ограничителем грузоподъёмности.
3. Масса крюковой подвески (0,21 т) и съёмных грузозахватных приспособлений входят в массу поднимаемого груза.
4. Режимы работы ограничителя нагрузки крана ОНК-140-Р-00.

Б) Грузовые характеристики крана при 6-ти кратной запасовке каната, балки выдвижных опор втянуты полностью, кран установлен на опорах, зона работы 240°.

Вылет, м	Длина стрелы, м		Зона работы крана, град.*
	9,0	12,0
	Грузоподъемность промежуточная (на канатах), т
2,0	6,0	6,0	± 120
3,0	6,0	6,0
3,5	4,9	4,9
4,0	3,9	3,9
5,0	2,6	2,6
6,0	1,8	1,8
7,0	1,3	1,3
7,5	1,1
8,0		0,95
9,0		0,7

* От положения крана «стрела назад».

Примечание:

1. Масса крюковой подвески (0,21 т) и съёмных грузозахватных приспособлений входят в массу поднимаемого груза.
2. При работе крана с гуськом, закреплённым на основании стрелы в транспортном положении, грузоподъёмность крана снижается на 0,23 т, что контролируется ограничителем грузоподъёмности.
3. Режимы работы ограничителя нагрузки крана ОНК-140-Р-01.

В) Грузовые характеристики работы крана при однократной кратной запасовке каната, длина стрелы 21,0 м с гуськом 7,5 м, балки выдвижных опор выдвинуты полностью, кран установлен на опорах, зона работы 240°.

Вылет, м	Грузоподъёмность промежуточная (на канатах), т		Зона работы крана, град*
	Угол наклона 0°	Угол наклона 30°
7,0	2,00		± 120
8,0	2,00
8,0	2,00
9,0	1,75	1,30
10,0	1,55	1,20
12,0	1,25	1,05
14,0	1,05	0,90
16,0	0,85	0,75
18,0	0,70	0,65

* От положения крана «стрела назад».

Примечание:

1. Масса крюковой подвески (0,04 т) и съёмных грузозахватных приспособлений входят в массу поднимаемого груза.
2. Режимы работы ограничителя нагрузки крана ОНК-140 для угла наклона 0° — Р-02;
3. Режимы работы ограничителя нагрузки крана ОНК-140 для угла наклона 30° — Р-03.

Высотные характеристики

А) Высотные характеристики работы крана  при 6-ти кратной запасовке каната, балки выдвижных опор выдвинуты полностью, кран установлен на опорах, зона работы 240°.

Вылет, м	Длина стрелы, м					Зона работы крана, град*
	9,0	12,0	15,0	18,0	21,0
	Высота подъёма, м
2,0	9,8	13,0				± 120
2,8			15,9
3,2	9,2
3,5	9,1			18,8
3,8		12,3
4,0	8,7	12,2	15,5
4,5		11,9	15,3		21,6
5,0	7,9	11,8	15,0	18,3
6,0	6,7	10,9	14,5	17,9	21,1
7,0	5,0	10,1	13,9	17,4	20,7
8,0		9,1	13,2	16,8	20,3
9,0		7,6	12,4	16,2	19,7
10,0		5,6	11,3	15,5	19,1
12,0			8,4	13,6	17,7
13,0			5,8	12,4
14,0				11,0	15,8
15,0				9,2
16,0				6,6	13,4
18,0					9,8
19,0					7,5

* От положения крана «стрела назад».

Б) Высотные характеристики при 6-ти кратной запасовке каната,балки выдвижных опор втянуты, кран установлен на опорах, зона работы 240°.

Вылет, м	Длина стрелы, м		Зона работы крана, град*
	9,0	12,0
	Высота подъёма, м
2,0	9,8	13,0	± 120
3,0	9,3	12,7
3,5	9,1	12,4
4,0	8,7	12,2
5,0	7,9	11,8
6,0	6,7	10,9
7,0	5,0	10,1
7,5	3,5
8,0		9,1
9,0		7,6

* От положения крана «стрела назад».

В) Высотные характеристики работы крана  при однократной кратной запасовке каната, длина стрелы 21,0 м с гуськом 7,5 м, угол наклона 0°, балки выдвижных опор выдвинуты полностью, кран установлен на опорах, зона работы 240°.

Вылет, м	Высота подъёма, м		Зона работы крана, град *
	Угол наклона 00	Угол наклона 30 0
7,0	29,3		± 120
8,0	29,0
8,0	29,0
9,0	28,6	28,1
10,0	28,2	27,7
12,0	27,3	26,7
14,0	26,2	25,6
16,0	24,7	24,2
18,0	23,2	22,5

* От положения крана «стрела назад».

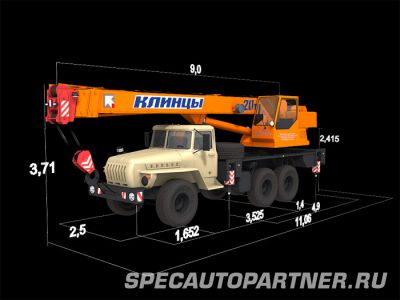

Габариты

Нажмите на изображении для просмотра увеличенного варианта:

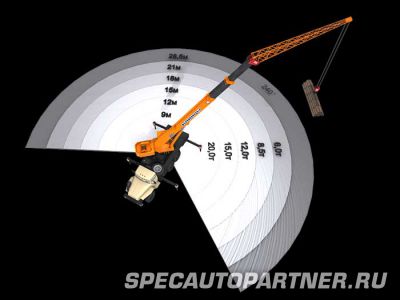

Зона работы

Нажмите на изображении для просмотра увеличенного варианта:

Зона работы крана — 240°.

4 режима работы:

• в рабочей зоне 240° с основной стрелой (9—21 метров) на выдвинутых балках выдвижных опор;
• в рабочей зоне 240° с основной стрелой (9—12 метров) на втянутых балках выдвижных опор;
• в рабочей зоне 240° с основной стрелой (21 метр) и гуськом 7,5 метров на выдвинутых   балках выдвижных опор с углом наклона гуська 0°;
• в рабочей зоне 240° с основной стрелой (21 метр) и гуськом 7,5 метров на выдвинутых   балках выдвижных опор с углом наклона гуська 30°.
